במבט ראשון, בחירת מיכל לחנקן נוזלי נשמעת פשוטה למדי. צריכים 20 ליטר? קונים מיכל של 20 ליטר. צריכים יותר? עוברים לדגם גדול יותר.
בפועל, זאת בערך הדרך הכי פחות טובה לבחור מיכל.
שני מיכלים בעלי נפח דומה יכולים להתנהג בצורה שונה לחלוטין בשימוש יומיומי. אחד יכול להיות קל ונוח להעברה אבל לאבד חנקן מהר יחסית, ואחר יכול לשמור עליו זמן רב יותר אבל להיות פחות נוח לפתיחה תכופה.
מיכל שמתאים למרפאת עור לא בהכרח מתאים למעבדה שמאחסנת דגימות, ומיכל שנועד בעיקר לאחסון לא תמיד יהיה הבחירה הנכונה כאשר צריך למזוג ממנו חנקן מספר פעמים ביום.
יצרנים מקצועיים של ציוד קריוגני מתייחסים בבחירת Dewar לא רק לקיבולת, אלא גם לקצב האידוי, זמן האחזקה, קוטר הפתח, מידות המיכל ואופי השימוש.
אז לפני שמתחילים להשוות נפחים ומחירים, כדאי להתחיל דווקא בשאלה אחרת:
מה אתם מתכוונים לעשות עם החנקן שנמצא בתוך המיכל?
קודם כול, לא כל מיכל חנקן נוזלי נועד לאותה מטרה
המונח "מיכל חנקן נוזלי" משמש לתיאור כמה משפחות של מכלים קריוגניים.
יש מכלים שמיועדים בעיקר להחזיק חנקן נוזלי ולהעביר ממנו כמויות לפי הצורך.
יש מערכות המיועדות לאחסון דגימות ביולוגיות בתוך סלים או קניסטרים. יש מכלים גדולים יותר שמיועדים לעבודה רציפה, ויש גם פתרונות ייעודיים לשינוע של חומרים בטמפרטורות קריוגניות.
לכן הצעד הראשון בבחירה הוא לא להחליט כמה ליטרים אתם רוצים, אלא להגדיר את השימוש.
אם מדובר למשל בקליניקה שבה החנקן משמש למילוי מכשיר קריותרפיה, הנוחות שבה ניתן לגשת לחנקן ולהוציא ממנו כמות קטנה חשובה מאוד.
במעבדה שבה נשמרות דגימות, לעומת זאת, האופן שבו הדגימות מסודרות בתוך המיכל, זמן העבודה הצפוי והיכולת לשמור על תנאים קריוגניים לאורך זמן עשויים להיות חשובים הרבה יותר.
נגה גז משווקת בישראל מכלי אחסון ושימור לחנקן נוזלי מתוצרת MVE, לצד פתרונות אחסון נוספים וציוד קריוגני.

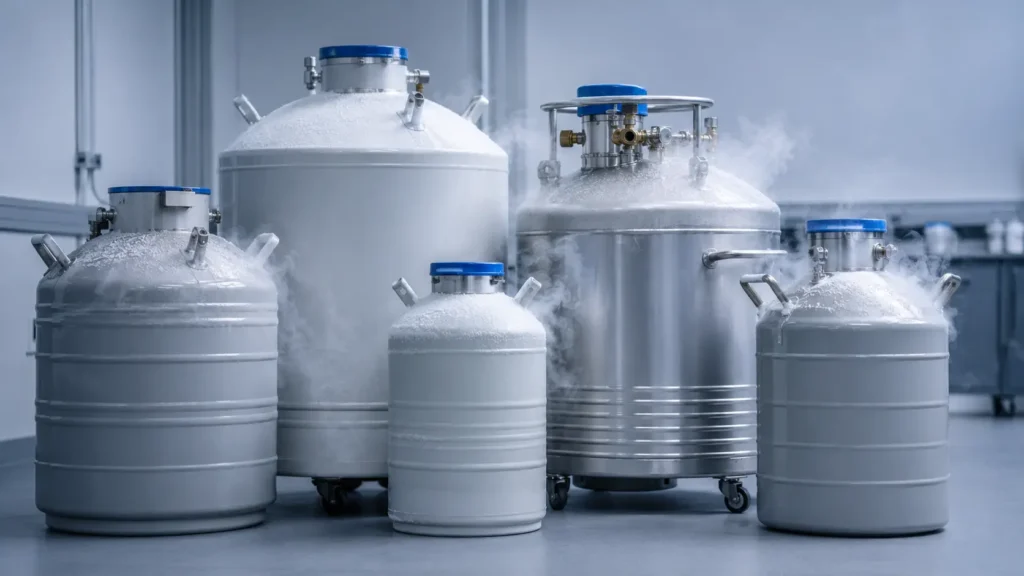

אז כמה ליטרים באמת צריך?
זה בדרך כלל המקום שבו מתחילה ההתלבטות.
10 ליטר? 20? 30? אולי כדאי כבר לקחת 50 כדי "שלא יחסר"?
לא בהכרח.
מיכל גדול יותר אמנם מאפשר להחזיק יותר חנקן ולרוב להגדיל את המרווח בין מילויים, אבל יש לו גם מחיר: הוא תופס יותר מקום, כבד יותר כשהוא מלא ופחות נוח להזזה.
יצרנית המכלים IC Biomedical, למשל, מציינת במדריך הבחירה שלה שקיבולת ושטח הרצפה הם שני שיקולים שצריך לאזן ביניהם: מיכל קטן עשוי להתאים יותר כאשר ניידות חשובה, בעוד שמיכל גדול מאפשר קיבולת גבוהה יותר ומפחית את תדירות המילוי.
הדרך הנכונה לחשוב על הנפח היא דרך קצב הצריכה.
נניח שהעסק צורך מספר ליטרים בכל שבוע. השאלה אינה רק אם הכמות הזאת נכנסת למיכל, אלא כמה חנקן צפוי להישאר בו עד המילוי הבא לאחר שמביאים בחשבון גם אידוי טבעי.
מכאן מגיעים לנתון שאנשים נוטים להתעלם ממנו.
המספר החשוב שלא כתוב בגדול על המיכל: קצב האידוי
חנקן נוזלי מתאדה גם כאשר לא משתמשים בו.
המיכל הקריוגני אינו מקרר את החנקן באופן אקטיבי. הוא מבודד אותו היטב ומאט את מעבר החום מהסביבה. מכיוון שאין בידוד מושלם, חלק מהחנקן משנה בהדרגה מצב צבירה והופך לגז.
לכן במפרט של מיכל מקצועי כדאי לחפש נתון שנקרא Static Evaporation Rate, שמציין את קצב האידוי בתנאים סטטיים.
וכאן רואים היטב למה נפח לבדו לא מספיק.
בסדרת Lab של MVE, לדוגמה, דגמים שונים מציגים קיבולות של 4, 5, 10, 20 ו-32 ליטר, כאשר קצבי האידוי הנומינליים שלהם נעים בערך בין 0.15 ל-0.22 ליטר ביום בהתאם לדגם.
בסדרות אחרות הנתונים שונים לחלוטין, בהתאם למבנה ולייעוד של המיכל.
לכן שני מכלים שכתוב עליהם "20 ליטר" אינם בהכרח עסקה זהה.
אם החנקן יושב אצלכם זמן רב בין שימוש לשימוש, קצב האידוי עשוי להיות אחד הנתונים החשובים ביותר בבחירה.
ומה זה Static Holding Time?
לצד קצב האידוי מופיע לעיתים קרובות גם Static Holding Time, או זמן אחזקה סטטי.
זהו מספר הימים התיאורטי שבו המיכל יכול להחזיק את תכולת החנקן בתנאי הבדיקה של היצרן.
אבל יש פה מילה אחת שחשוב מאוד לשים לב אליה: סטטי.
הנתון הזה אינו אומר שבהכרח תוכלו להשתמש במיכל במשך אותו מספר ימים בעולם האמיתי.
Thermo Fisher מציינת במפורש שנתוני האידוי שלה מבוססים על מיכל חדש, ללא עומס חום וללא פתיחת המכסה, ושבפועל התנאים הסביבתיים ואופן השימוש יכולים לשנות את התוצאה. גם MVE מגדירה את נתוני האידוי וזמן האחזקה כנתונים נומינליים שעשויים להשתנות בהתאם לשימוש ולתנאים.
אם פותחים את המיכל עשר פעמים ביום, מכניסים ומוציאים ממנו ציוד או מעבירים כמויות חנקן באופן קבוע, זמן העבודה בפועל יהיה שונה.
וזה בדיוק הנושא שעליו הרחבנו במדריך כמה זמן חנקן נוזלי מחזיק במיכל?

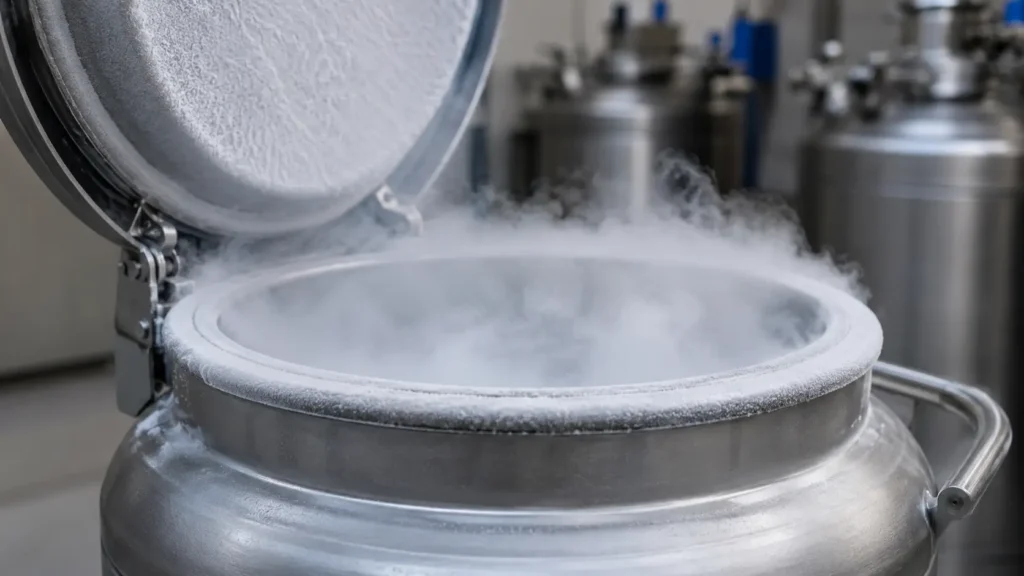

הפתח של המיכל חשוב יותר ממה שנדמה
עוד פרט קטן שיכול להשפיע מאוד על הבחירה הוא קוטר הצוואר, כלומר הפתח בחלקו העליון של המיכל.
פתח צר עוזר בדרך כלל לצמצם את מעבר החום ואת איבוד החנקן. IC Biomedical מציינת שמכלים בעלי צוואר קטן יותר יכולים לשמר חנקן בצורה יעילה יותר.
אבל יש כאן Trade-off.
אם אתם צריכים להכניס ולהוציא ציוד, סלים או דגימות בתדירות גבוהה, פתח צר מדי יכול להפוך את העבודה למסורבלת.
ולכן שוב: "מה יותר טוב?" היא לא השאלה הנכונה.
מיכל עם פתח צר יכול להיות מצוין למי ששם בו משהו ומשאיר אותו במשך תקופה ארוכה. למשתמש שצריך לגשת לתכולה כל כמה דקות, אותו יתרון בדיוק יכול להפוך לחיסרון.
מיכל לשימוש בחנקן ומיכל לאחסון דגימות הם לא אותו דבר
זה הבדל שחשוב במיוחד למעבדות, מוסדות מחקר, מרפאות פוריות ולקוחות שעובדים עם חומר ביולוגי.
במקרה כזה אתם לא בוחרים רק כלי שמחזיק נוזל, אלא מערכת אחסון.
צריך לבחון כמה דגימות ניתן להחזיק, איזה סוג קניסטרים או מגשים נמצאים בפנים, כיצד מגיעים לדגימה הנדרשת וכמה זמן ניתן לשמור על תנאי העבודה הרצויים.
בסדרת CryoSystem של MVE, לדוגמה, דגמים שונים בנויים לקיבולת של מאות ועד אלפי מבחנות ומציגים נפחי LN2 וזמני עבודה שונים בהתאם לדגם.
כלומר, במקרה כזה "מיכל של 50 ליטר" הוא כמעט מידע חסר משמעות בלי לדעת איך החלל הפנימי שלו בנוי ומה אתם רוצים לאחסן בו.
ואם אני פשוט צריך מיכל לחנקן לשימוש שוטף?
פה הבחירה יכולה להיות פשוטה יותר.
למשתמש שרוצה בעיקר לקבל אספקת חנקן נוזלי ולהחזיק כמות לשימוש תקופתי, הייתי מתמקד בארבעה דברים:
הכמות שאתם צורכים, הזמן הרצוי בין מילויים, קצב האידוי של המיכל והנוחות שבה ניתן להוציא ממנו חנקן.
נגה גז מציעה אספקת חנקן נוזלי בפריסה ארצית לצד מיכלים וציוד קריוגני, כך שבמקרה של שימוש קבוע אפשר להתאים את נפח המיכל גם לתדירות האספקה בפועל.
וזה הרבה יותר חכם מלנסות לקנות את המיכל הגדול ביותר שנכנס בתקציב.
אם אתם עדיין בשלב שבו אתם בודקים ממי להזמין ואיך מתבצעת הרכישה, תוכלו לקרוא גם את המדריך שלנו על איפה קונים חנקן נוזלי, כולל מידע על הזמנה, כמויות, מיכלים ואפשרויות אספקה.

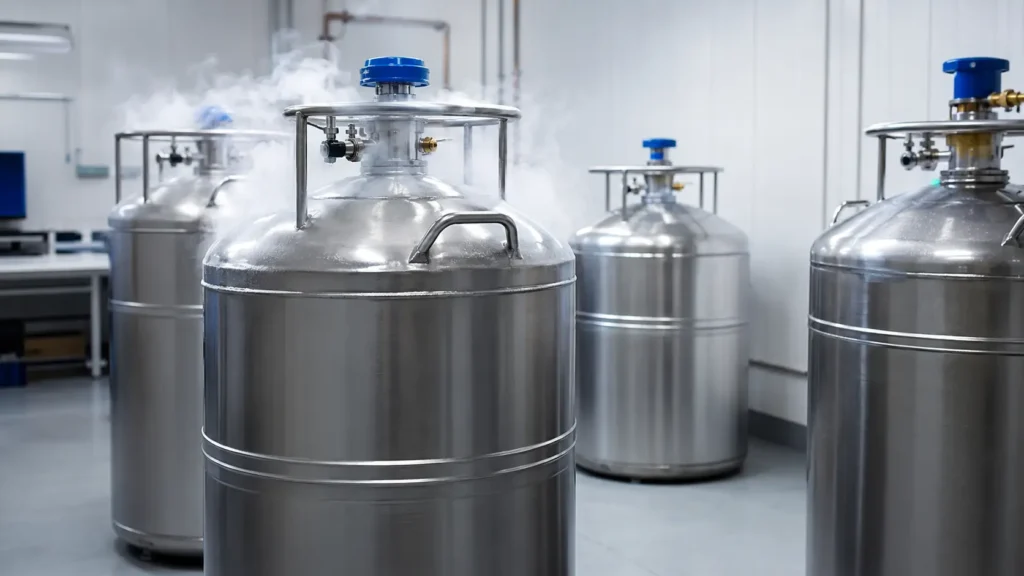

גם המשקל מתחיל להיות משמעותי מהר מאוד
חנקן נוזלי ומיכל קריוגני הם לא משהו שרוצים להזיז בלי לחשוב על זה מראש.
ככל שהקיבולת עולה, גם משקל המערכת כשהיא מלאה עולה, ולעיתים משמעותית. לכן אם המיכל צריך לעבור בין חדרים, בין קומות או בין נקודות עבודה, כדאי לבדוק מראש את המשקל, המידות והאם יש צורך בעגלה ייעודית.
העניין הזה כמעט לא מורגש כשמסתכלים על תמונות מוצר באינטרנט.
במציאות, ההבדל בין מיכל שנשאר בפינה קבועה של המעבדה לבין אחד שצריך להזיז כמה פעמים בשבוע יכול לשנות לחלוטין את הבחירה הנכונה.
אל תקנו מיכל רק לפי המחיר
יש מוצרים שבהם המחיר הזול ביותר עושה את העבודה.
מיכל קריוגני אינו המקום שבו הייתי מתחיל משם.
מערכת הבידוד, איכות הוואקום, נתוני האידוי, זמינות חלקים ושירות ואחריות יכולים להיות משמעותיים לאורך חיי המיכל.
נגה גז היא יבואנית רשמית בישראל של מכלי MVE ומציינת באתר אחריות של חמש שנים על הוואקום במכלי האחסון הרלוונטיים.
וזה פרט חשוב, משום שהוואקום הוא מרכיב מרכזי ביכולת של המיכל לבודד את החנקן מהסביבה.
אם מיכל מאבד לפתע חנקן הרבה יותר מהר מהרגיל, מצב מערכת הבידוד הוא אחד הדברים שצריך לבדוק.
ומה לגבי מיכל משומש?
מיכלים קריוגניים יכולים להחזיק שנים, ולכן מיכל משומש עשוי להיראות כמו דרך טובה לחסוך.
אבל המראה החיצוני לא מספר את כל הסיפור.
מיכל יכול להיראות מצוין ועדיין לסבול מירידה בביצועי הוואקום או מקצב אידוי גבוה מהצפוי.
לכן ברכישה של ציוד משומש חשוב במיוחד לבדוק את ההיסטוריה שלו ואת הביצועים בפועל ולא להסתפק בכך שאין עליו מכות.
יצרני המכלים עצמם מציינים שהיסטוריית המיכל היא אחד המשתנים שיכולים להשפיע על נתוני האידוי בפועל.
במילים אחרות: במיכל חנקן, "נראה כמו חדש" ו"מתפקד כמו חדש" הם לא תמיד אותו דבר.
מיכל טוב לא נבחר לפי מספר הליטרים
אם צריך לצמצם את כל המדריך הזה לרעיון אחד, זה כנראה הוא.
הנפח הוא רק נקודת ההתחלה.
לפני שאתם בוחרים מיכל לאחסון חנקן נוזלי, כדאי לדעת:
- מה אתם עושים עם החנקן.
- כמה אתם צורכים בפרק זמן נתון.
- כמה זמן אתם רוצים לעבור בין מילויים.
- האם המיכל נשאר במקום קבוע או צריך להיות נייד.
- כמה פעמים ביום צפויים לפתוח אותו.
- האם מאחסנים בו חנקן בלבד או גם דגימות.
- מה קצב האידוי וזמן האחזקה של הדגם הספציפי.
ורק אחרי כל אלה מגיעה שאלת המחיר.
מיכל קטן יותר שמתאים בדיוק לדפוס העבודה שלכם יכול להיות בחירה טובה בהרבה ממיכל גדול ויקר יותר. ובאותה מידה, עסק שממלא מיכל קטן שוב ושוב עשוי לגלות שמעבר לנפח גדול יותר דווקא חוסך לו זמן והתעסקות.
איך בוחרים מיכל לחנקן נוזלי בפועל?
אם אתם כבר משתמשים בחנקן, ההתחלה הטובה ביותר היא להסתכל על הצריכה הקיימת שלכם.
כמה ליטרים אתם מזמינים? כמה זמן הם מחזיקים? כמה פעמים ביום אתם משתמשים במיכל? האם אתם מוצאים את עצמכם מזמינים מילוי מוקדם מדי? האם המיכל גדול או מסורבל ביחס לצורך?
אם זו הרכישה הראשונה שלכם, כדאי להגיע לספק עם שלושה פרטים: סוג השימוש, תדירות השימוש והכמות המשוערת.
משם אפשר להתאים את הקיבולת, מבנה המיכל וקצב האידוי לצורך האמיתי במקום לבחור לפי תחושת בטן.
נגה גז מציעה מיכלי אחסנה לחנקן נוזלי למכירה ולהשכרה וכן אספקת חנקן נוזלי, כך שניתן להתאים את המיכל גם לכמות ולתדירות האספקה הנדרשות.
