מיכל חנקן נוזלי – המכונה גם דיואר (Dewar) או מיכל קריוגני – הוא כלי קיבול מבודד שנועד להחזיק חנקן נוזלי בטמפרטורה של כ-196 מעלות מתחת לאפס. בלי מיכל מתאים, החנקן היה מתאדה תוך זמן קצר מאוד. עם המיכל הנכון אפשר לשמור עליו ימים ואף שבועות, לשנע אותו בבטחה ולהשתמש בו בדיוק כשצריך.
במאמר הזה נסביר איך מיכל כזה עובד, אילו סוגים קיימים, במה משתמשים בהם ומה חשוב לדעת על בטיחות ותחזוקה.
איך עובד מיכל חנקן נוזלי?
הסוד הוא בבידוד. מיכל קריוגני בנוי משני מיכלים – פנימי וחיצוני – שביניהם יש ואקום. הוואקום כמעט מונע מעבר חום מהסביבה אל החנקן, ולרוב משולבות בו גם שכבות בידוד שמחזירות קרינת חום.
חשוב להבין: המיכל לא מקרר את החנקן, הוא רק מאט מאוד את חדירת החום. לכן תמיד יש אידוי טבעי מסוים, והמיכל חייב לאפשר לגז שנוצר לצאת – דרך פקק שאינו אוטם לגמרי או דרך שסתומי שחרור לחץ.
סוגי מיכלי חנקן נוזלי
המונח "מיכל חנקן נוזלי" מתאר כמה משפחות של מיכלים, וכל אחת מהן מתאימה לשימוש אחר:

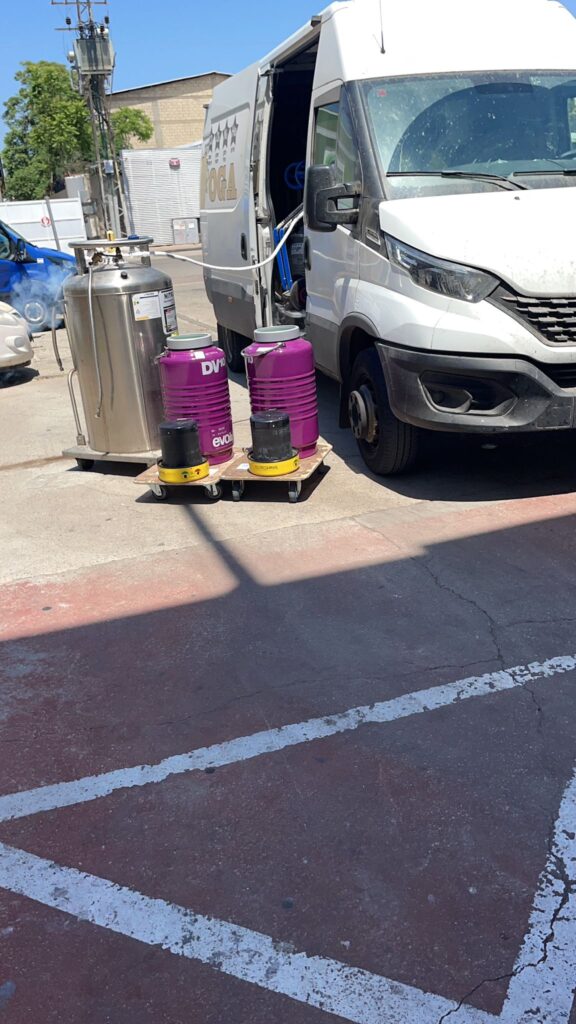

דיואר (Dewar) – מיכל ללא לחץ
מיכל נייד בנפחים של ליטרים בודדים ועד עשרות ליטרים, עם פקק שמאפשר לגז לצאת. מתאים למרפאות עור, למעבדות ולשימוש יומיומי שבו מוזגים כמויות קטנות.
מיכלי אחסון ביולוגי
דיוארים שבתוכם מערכת של קניסטרים או מדפים לאחסון מבחנות וקשיות. משמשים לשימור ארוך טווח של דגימות – תאים, זרע, ביציות ורקמות – בבנקי זרע, במעבדות IVF ובמוסדות מחקר.
מיכלים בלחץ (Liquid Cylinders)
מיכלים גדולים יותר, בדרך כלל בנפח של מאות ליטרים, שעובדים בלחץ פנימי ומצוידים בשסתומים, במד לחץ ובמד מפלס. הלחץ מאפשר להזרים חנקן נוזלי או גזי ישירות למכשיר או למיכל קטן, בלי לשפוך.
מיכלי צובר (Bulk Tanks)
מיכלים נייחים של אלפי ליטרים שמותקנים אצל הלקוח, בעיקר במפעלים ובמתקנים עם צריכה גבוהה ורציפה. הם מתמלאים ישירות ממכלית.

במה משתמשים במיכלי חנקן נוזלי?
- רפואה ואסתטיקה: טיפולי קריותרפיה במרפאות עור, למשל להסרת יבלות ונגעים.
- מחקר וביוטכנולוגיה: שימור ארוך טווח של תאים ודגימות ביולוגיות.
- פוריות: הקפאה ושימור של זרע, ביציות ועוברים.
- תעשייה: הקפאה מהירה, טחינה קריוגנית, כיווץ חלקי מתכת לצורך הרכבה ויצירת אווירה אינרטית.
- מזון והסעדה: הקפאה מהירה של מוצרים, הכנת גלידות וקינוחים ויישומים קולינריים.
בטיחות: מה חשוב לדעת
חנקן נוזלי אינו רעיל ואינו דליק, אבל העבודה איתו מחייבת זהירות. אלה הסיכונים העיקריים:
- כוויות קור: מגע של העור בנוזל, באדים הקרים או בחלקי מתכת שהתקררו גורם לפגיעה דומה לכוויה.
- חנק: ליטר אחד של חנקן נוזלי הופך לכ-700 ליטר גז. בחלל סגור ולא מאוורר הגז דוחק את החמצן – בלי ריח ובלי אזהרה.
- לחץ: חנקן שמתאדה בכלי סגור הרמטית יוצר לחץ שעלול לגרום לפיצוץ. לעולם אין לאטום דיואר, ואין להחזיק חנקן נוזלי בכלי שלא תוכנן לכך.
כללי עבודה נכונים
- עבדו רק בחלל מאוורר היטב, ואל תשאירו מיכלים לאורך זמן בחדר קטן וסגור או ברכב סגור.
- השתמשו בציוד מגן: כפפות קריוגניות, מגן פנים או משקפי מגן, שרוולים ארוכים ונעליים סגורות.
- מלאו והעבירו חנקן לאט, כדי למנוע רתיחה פתאומית והתזות – במיוחד כשהמיכל או הכלי חמים.
- הזיזו את המיכל בזהירות ובמצב זקוף, בלי להטות אותו ובלי לגלגל אותו על הצד.
- השתמשו רק בפקק המקורי של המיכל, שמאפשר לגז לצאת.
תחזוקה ובדיקות
מיכל קריוגני איכותי יכול לשרת שנים רבות, בתנאי שמתייחסים אליו נכון:
- בדקו את המיכל לפני שימוש: מכות, שקעים או נזק לצוואר המיכל.
- שימו לב לסימנים לכשל בוואקום: כפור או "הזעה" על הדופן החיצונית, או חנקן שמתאדה מהר הרבה יותר מהרגיל. מיכל כזה צריך לצאת לבדיקה.
- מיכלים בלחץ צריכים בדיקה תקופתית של השסתומים ושל אביזרי הבטיחות על ידי גורם מוסמך.
- הדריכו כל עובד שמשתמש בחנקן נוזלי, ותעדו את ההדרכות.
איך בוחרים את המיכל הנכון?
הבחירה תלויה בשימוש: כמה חנקן אתם צורכים, באיזו תדירות מוזגים, האם צריך לאחסן דגימות ומה קצב האידוי של המיכל. הרחבנו על כך במדריך איך בוחרים מיכל לחנקן נוזלי, ועל קצב האידוי וזמן ההחזקה – במאמר כמה זמן חנקן נוזלי מחזיק.

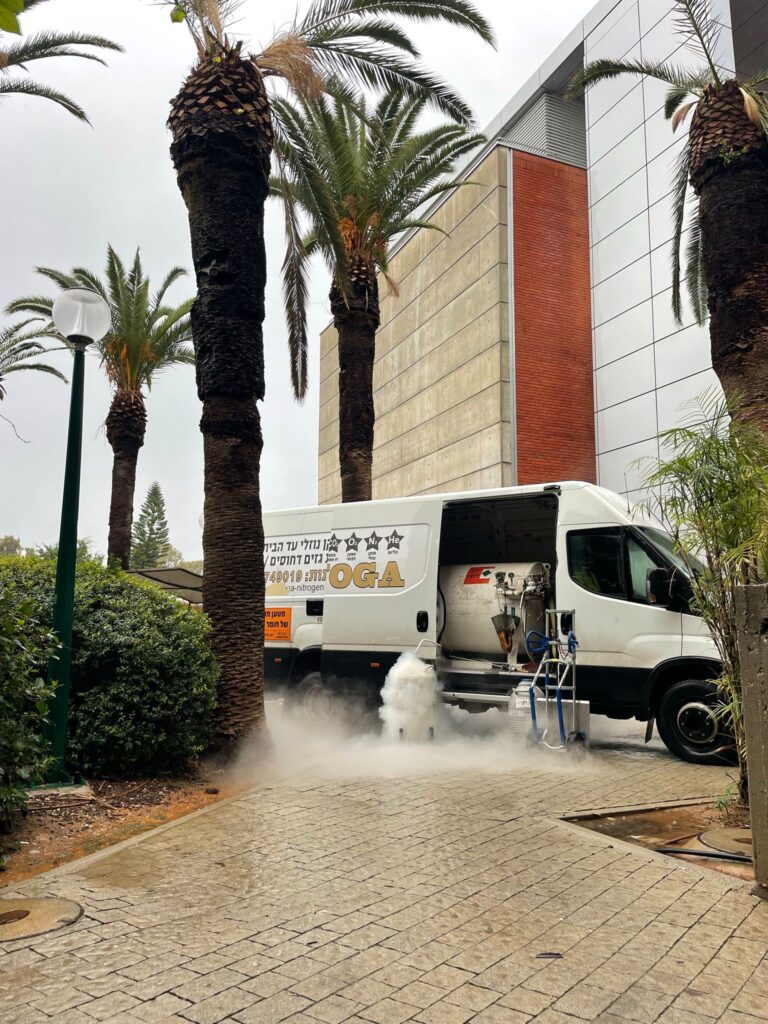

מיכלים ואספקת חנקן נוזלי – נגה גז
נגה גז משווקת מיכלי אחסון ושימור לחנקן נוזלי מתוצרת MVE לצד ציוד קריוגני נוסף, ומספקת חנקן נוזלי לרפואה, למחקר, לתעשייה ולמזון בכל רחבי הארץ. נשמח לעזור לכם לבחור מיכל שמתאים לצורך שלכם ולתאם אספקה קבועה.
משלוח עד הלקוח או איסוף עצמי בתיאום מראש מהמחסן שלנו ברחוב העבודה 14, אשדוד. לפרטים: 052-7749019.
